Comprendre les raccords de câbles métalliques et leur rôle dans les systèmes de gréage

Raccords pour câbles métalliques sont les composants matériels qui connectent, terminent et tendent les assemblages de câbles métalliques dans une large gamme d'applications structurelles et mécaniques. Sans raccords correctement spécifiés et correctement installés, même le câble métallique de la plus haute qualité devient un handicap plutôt qu'un atout. Dans les systèmes de levage, de gréage, d'amarrage, de suspension et de sécurité, les raccords supportent la totalité de la charge transférée du câble au point d'ancrage ou à la charge, ce qui signifie que toute faiblesse, mauvaise installation ou inadéquation entre la capacité de montage et la résistance du câble peut entraîner une défaillance catastrophique. Comprendre les types de raccords disponibles, la manière dont ils interagissent avec les différentes tailles de câbles en acier et les normes qui régissent leur utilisation constituent des connaissances fondamentales pour les ingénieurs, les monteurs et les professionnels de l'approvisionnement.

Raccords pour câbles métalliques englobent une large famille de matériel : cosses à coudre, serre-câbles, tendeurs, douilles serties, douilles à coin et viroles mécaniques, entre autres. Chaque type de raccord est conçu pour une combinaison spécifique de direction de charge, d'environnement d'installation, de facilité d'assemblage sur site et d'efficacité de connexion requise. La sélection du mauvais type de raccord pour une application est aussi dangereuse que la sélection d'un câble dont la résistance est insuffisante, ce qui rend essentielle la compréhension de l'ensemble du système (cordage et raccord) avant de prendre toute décision relative aux spécifications.

Types courants de raccords pour câbles métalliques et leurs applications

Chaque catégorie de raccords pour câbles métalliques répond à un objectif fonctionnel distinct, et plusieurs types sont régulièrement combinés au sein d'un seul ensemble de gréement pour obtenir la géométrie de terminaison, d'ajustement et de connexion requise.

Dés à coudre

Dés à coudre are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Clips pour câbles métalliques

Les serre-câbles – également appelés serre-câbles ou serre-câbles en U – font partie des raccords mécaniques pour câbles métalliques les plus couramment utilisés pour former des œillets et des terminaisons sur le terrain. Un clip standard se compose d'un boulon en U, d'une selle et de deux écrous. La selle doit toujours être placée du côté actif (porteur) de la corde, avec le boulon en U au-dessus de l'impasse. La règle largement citée « ne jamais seller un cheval mort » rappelle aux monteurs cette orientation critique d'installation : l'inversion du clip réduit l'efficacité de la connexion jusqu'à 40 % et crée une déformation par écrasement sur les brins porteurs de la charge. Le nombre de clips requis pour une terminaison sécurisée dépend du diamètre du câble et est spécifié dans des normes telles que ASME B30.9.

Tendeurs

Tendeurs are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Douilles serties et sans douille

Les douilles serties obtiennent une terminaison en comprimant mécaniquement un manchon métallique autour de l'extrémité du câble à l'aide d'un équipement de sertissage hydraulique, créant ainsi une connexion permanente à haut rendement qui atteint généralement 100 % de la résistance à la rupture nominale du câble métallique. Cela fait des terminaisons serties le choix préféré pour les systèmes d'ascenseur, l'amarrage en mer et les lignes suspendues de grue où une efficacité maximale et un assemblage propre et discret sont requis. En revanche, les douilles sans douille ou coulées en résine peuvent être installées sur site sans équipement spécialisé : l'extrémité du câble est brossée à l'intérieur de la douille et fixée avec un composé de zinc ou de résine. Les douilles coulées atteignent également une efficacité proche de 100 % et sont largement utilisées dans le levage de mines et le levage de charges lourdes où le remplacement des douilles sur le terrain doit être réalisable.

Tailles des câbles en acier et leur relation avec la sélection des raccords

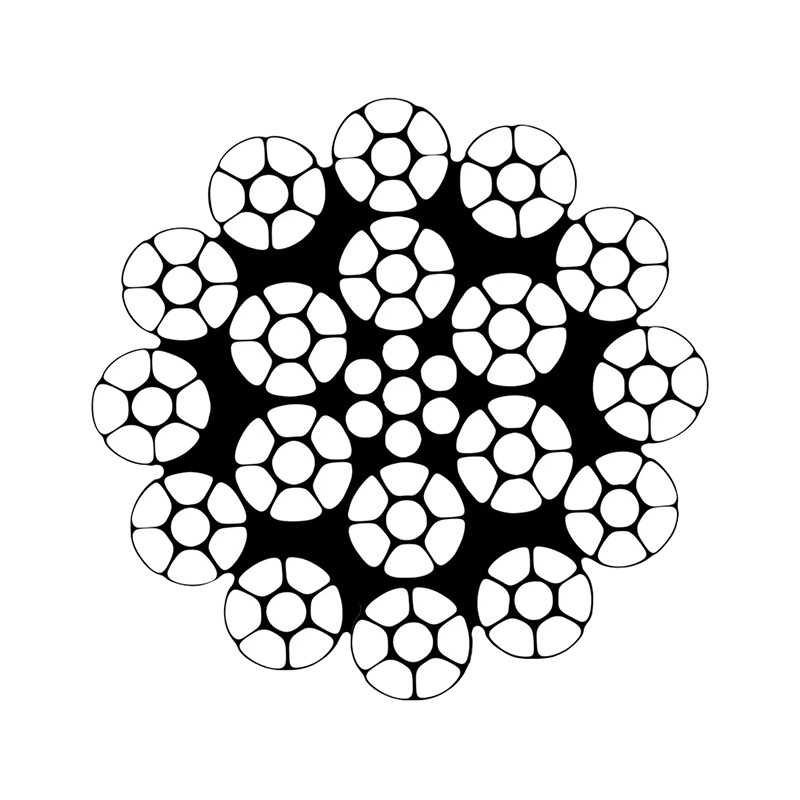

Les tailles des câbles en acier sont définies principalement par le diamètre nominal, mesuré en millimètres ou en pouces, et sont en outre caractérisées par la construction : le nombre de torons, les fils par toron et le type d'âme. Les constructions courantes incluent 6×19, 6×36 et 8×19, où le premier nombre représente le nombre de brins et le second représente les fils par brin. Ces variables de construction affectent la flexibilité, la résistance à l'abrasion et le rayon de courbure minimum, qui influencent tous les raccords compatibles et la manière dont ils doivent être dimensionnés.

Chaque type de raccord est fabriqué dans des tailles correspondant à des plages de diamètres de câble spécifiques. L'utilisation d'un raccord dimensionné pour une corde plus grande sur une corde plus petite crée un mouvement interne excessif et un glissement sous charge. À l’inverse, forcer un câble dans un raccord sous-dimensionné endommage les fils extérieurs lors de l’installation et compromet la connexion. Le tableau ci-dessous résume les tailles courantes de câbles en acier et les plages de charges de travail indicatives pour faciliter la sélection préliminaire du montage :

Ces chiffres représentent des valeurs approximatives pour les câbles de qualité améliorée en acier pour charrue (IPS) avec âmes de câble métalliques indépendantes (IWRC). Les résistances à la rupture réelles varient selon le fabricant, la qualité et la construction. Vérifiez toujours par rapport aux tableaux de charges du fabricant avant de spécifier les raccords pour un système fonctionnel.

Résistance des câbles métalliques et efficacité de connexion

La résistance du câble métallique est exprimée comme la force de rupture minimale (MBF) ou la résistance à la rupture du catalogue, qui représente la charge de traction à laquelle l'ensemble de câble devrait se briser dans des conditions de test en laboratoire. En pratique, la limite de charge d'utilisation (WLL) appliquée à tout système de gréage est une fraction de ce chiffre, divisée par un facteur de sécurité qui varie selon l'application. ASME B30.9 et les normes similaires prescrivent des facteurs de sécurité allant généralement de 3,5 : 1 pour les élingues en service de levage standard à 5 : 1 ou plus pour les applications de transport de personnel et les environnements dynamiques soumis à des charges de choc.

Une variable critique, mais souvent négligée, est l'efficacité de la connexion, c'est-à-dire le pourcentage de la résistance à la rupture catalogue du câble qu'une méthode de terminaison donnée offre réellement. Différents types de raccords atteignent des efficacités différentes, et celles-ci doivent être prises en compte dans les calculs de charge :

• Raccords sertis et douilles coulées : Efficacité à 100 % : la résistance à la rupture complète du catalogue est réalisable au point de terminaison.
• Prises à coin : Efficacité de 75 à 90 % selon la conception et la construction du câble ; la queue sans issue doit être correctement fixée pour empêcher le passage.
• Serre-câbles (correctement installés) : Efficacité de 80 % pour les assemblages de clips à boulons en U standard lorsque le nombre minimum requis de clips est utilisé avec le couple correct.
• Yeux épissés à la main : Efficacité de 90 à 95 % pour des épissures de fibres et de câbles métalliques correctement exécutées dans des constructions de câbles appropriées.

Ces valeurs d'efficacité signifient qu'un câble de 12 mm avec une résistance à la rupture catalogue de 93 kN terminé par des serre-câbles métalliques donne une résistance de terminaison effective d'environ 74,4 kN — une réduction qui doit être prise en compte pour déterminer si l'assemblage répond à la CMU requise avec le facteur de sécurité approprié appliqué.

Normes industrielles régissant les raccords pour câbles métalliques

La conformité aux normes reconnues n'est pas facultative dans les applications professionnelles de gréage et de levage : il s'agit d'une exigence légale et contractuelle dans la plupart des juridictions. Les principales normes qui régissent les raccords pour câbles métalliques et leur application comprennent l'ASME B30.9 (Élingues), qui couvre la conception, la fabrication, les tests et l'utilisation des élingues en câbles métalliques et de leurs embouts en Amérique du Nord. La norme EN 13414 est l'équivalent européen pour les assemblages d'élingues en câble métallique et spécifie les dimensions de montage, les exigences en matière de matériaux et les protocoles de test de charge d'épreuve. OSHA 29 CFR 1926.251 impose des exigences spécifiques pour les équipements de gréage utilisés dans la construction, y compris le nombre et l'orientation d'installation des serre-câbles métalliques en fonction du diamètre du câble. Pour les applications offshore et marines, les sociétés de classification telles que DNV GL, Lloyd's Register et Bureau Veritas publient des exigences supplémentaires concernant la protection contre la corrosion, les certifications des matériaux et les intervalles d'inspection périodique pour les raccords de câbles métalliques utilisés dans les opérations d'amarrage, de remorquage et de levage.

Critères d'inspection, d'entretien et de remplacement

Les raccords pour câbles métalliques sont sujets à l'usure, à la corrosion, à la fatigue et à la déformation au fil du temps, et aucun raccord ne doit rester en service sans un programme d'inspection structuré. L'inspection visuelle avant chaque utilisation est une exigence de base, mais des inspections détaillées périodiques par une personne compétente doivent également être programmées en fonction de la fréquence d'application et de la gravité de l'environnement. Les principaux critères de mise au rebut pour les raccords de câbles métalliques comprennent :

• Fissures, déformations ou allongements visibles de tout composant porteur, y compris les axes de manille, les corps de douille ou les cylindres de tendeur.
• Piqûres de corrosion qui réduisent la section transversale d'un raccord de plus de 10 % de sa dimension d'origine en tout point.
• Preuve de glissement au niveau des terminaisons des clips du câble métallique, indiquée par des rayures ou des marques de mouvement sur la surface du câble adjacente à la selle.
• Écrous manquants, dénudés ou sous-serrés sur les serre-câbles — tous les écrous doivent être resserrés selon les spécifications après la première application de charge et à des intervalles d'inspection ultérieurs.
• Tout raccord qui a été soumis à une surcharge ou à un choc connu, quelle que soit sa condition visuelle apparente, doit être mis hors service et testé de manière destructive ou mis au rebut.

Faire correspondre précisément les raccords de câbles métalliques aux tailles de câbles en acier utilisés, vérifier que la résistance effective du câble métallique de l'assemblage répond à toutes les exigences de charge et de facteur de sécurité, et maintenir la conformité aux normes applicables sont les trois piliers d'une conception de système de gréage sûre et fiable. Aucun composant de cette chaîne n'est plus important qu'un autre : l'intégrité de l'ensemble complet dépend également de la corde, des raccords et de la compétence de l'installation.
