Élingues à chaîne en acier allié : Guide de qualité 80 et 100

Que sont les élingues à chaîne en acier allié ?

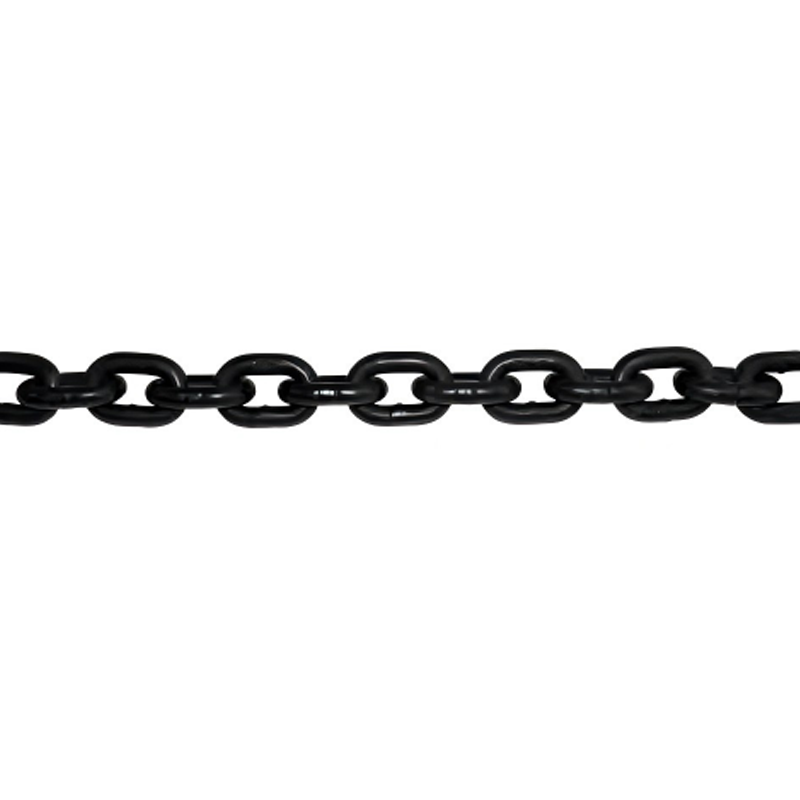

acier allié élingues à chaîne sont des ensembles de levage robustes conçus pour les applications industrielles qui nécessitent résistance, durabilité et fiabilité dans des conditions extrêmes. Chaque élingue est construite à partir de maillons de chaîne en acier allié à haute résistance interconnectés avec un maillon principal en haut et des raccords d'extrémité - tels que des crochets, des anneaux ou des crochets - aux extrémités de travail. Contrairement aux alternatives synthétiques, les élingues à chaîne en acier allié ne s'étirent pas, ne s'effilochent pas et ne se dégradent pas lorsqu'elles sont exposées à des arêtes vives, des surfaces abrasives ou des températures élevées, ce qui en fait le choix standard pour les fonderies, les aciéries, les chantiers de construction et les environnements de fabrication lourds.

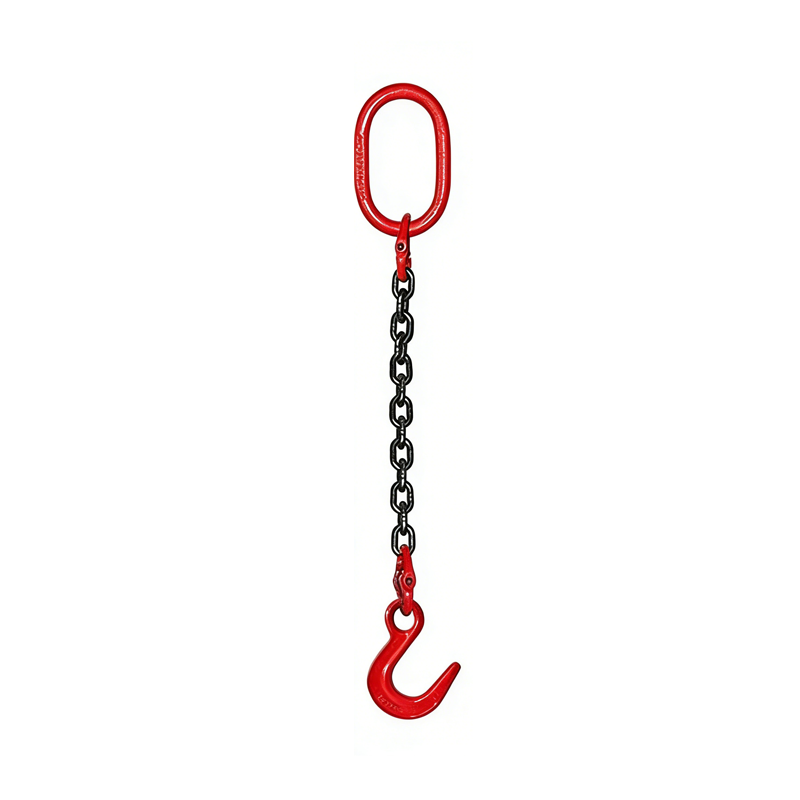

Les élingues à chaîne sont disponibles en quatre configurations de branches principales : simple branche, double branche, triple branche et quatre pattes . Chaque configuration répartit la charge différemment et est sélectionnée en fonction des exigences de forme, de poids et d'équilibre de l'objet à soulever. Un élingue à une jambe est idéal pour les levages verticaux simples, tandis que les élingues multi-branches offrent un contrôle supérieur de la charge pour les charges asymétriques ou surdimensionnées.

80e année ou 100e année : comprendre la différence fondamentale

La qualité d’une élingue chaîne fait référence à la résistance à la rupture minimale par rapport à la section transversale de la chaîne – une qualité plus élevée signifie une plus grande résistance dans le même diamètre. Lors de la sélection des élingues à chaîne en acier allié, le choix entre la nuance 80 et la nuance 100 est l'une des décisions les plus critiques, affectant directement les limites de charge de travail, le poids de l'élingue et la rentabilité.

Les élingues à chaîne de grade 80 constituent depuis longtemps la norme de l'industrie et continuent d'être largement utilisées pour le levage de charges lourdes à usage général. Ils offrent une excellente résistance, une expérience éprouvée et une large compatibilité avec la plupart des matériels de gréage. Cependant, les élingues à chaîne de grade 100 offrent des limites de charge de travail environ 25 % plus élevées pour le même diamètre de chaîne, ce qui signifie que vous pouvez soulever des charges plus lourdes avec un ensemble d'élingues plus léger et plus maniable. Ceci est particulièrement utile dans les opérations où la fatigue du monteur, la vitesse de configuration et la capacité de la grue sont des facteurs clés. Les deux classes répondent aux normes EN 818-4, ASME B30.9 et GB/T 10051, garantissant une traçabilité complète et une certification des marchandises.

Levage à haute température : pourquoi les élingues à chaîne sont excellentes

L'un des avantages les plus distinctifs des élingues à chaîne en acier allié par rapport aux alternatives en corde synthétique ou en acier est leur performance exceptionnelle en tant qu'élingues de levage à haute température. Les élingues en nylon et en polyester peuvent commencer à perdre leur intégrité structurelle à des températures aussi basses que 80 °C, tandis que les élingues en câble métallique sont sensibles à la fatigue induite par la chaleur et à la dégradation de l'âme. Les élingues à chaîne en acier allié, quant à elles, sont conçues pour une utilisation continue à des températures allant jusqu'à 400°C avec une réduction appropriée de la limite de charge de travail.

Selon les directives ASME B30.9, la limite de charge de travail d'une élingue à chaîne doit être réduite lorsqu'elle est utilisée dans des environnements à haute température. Les réductions suivantes s’appliquent à titre indicatif pour l’industrie :

• Jusqu'à 200°C : Aucune réduction de WLL requise
• 200°C à 300°C : Réduit la CMU de 10 %
• 300°C à 400°C : Réduit la CMU de 25 %
• Au-dessus de 400°C : le harnais doit être mis hors service et recertifié avant une utilisation ultérieure.

Cela fait des élingues à chaîne en acier allié la seule option pratique pour la manipulation de billettes chaudes dans les aciéries, les transferts de moules en fusion dans les fonderies et le levage lié au four dans la fabrication de céramique ou de verre. Il est essentiel de laisser les harnais refroidir avant de les inspecter après utilisation, car l'exposition à la chaleur est cumulative : chaque cycle à haute température affecte progressivement la capacité de charge de travail à long terme.

Accessoires finaux et options de configuration

La polyvalence des élingues à chaîne en acier allié est encore élargie par la variété d'accessoires disponibles. La sélection du bon accessoire est aussi importante que le choix de la qualité et du nombre corrects de pieds, car des accessoires inappropriés peuvent compromettre la sécurité et le contrôle de la charge.

Types courants de raccords d'extrémité

• Crochet d'élingue (crochet coulissant) : Grands crochets à gorge, généralement autobloquants, utilisés pour le levage général en hauteur. Convient à la plupart des applications standards.
• Crochet autobloquant : Tourne au centre et se verrouille automatiquement sous la pression de la charge, empêchant ainsi tout déclenchement accidentel lors du levage. Indispensable pour les environnements dynamiques ou à fortes vibrations.
• Crochet de coulée : Dispose d'une ouverture extra-large conçue pour accueillir des points d'attache de charge volumineux couramment utilisés dans la fonderie et la manipulation de métaux en fusion.

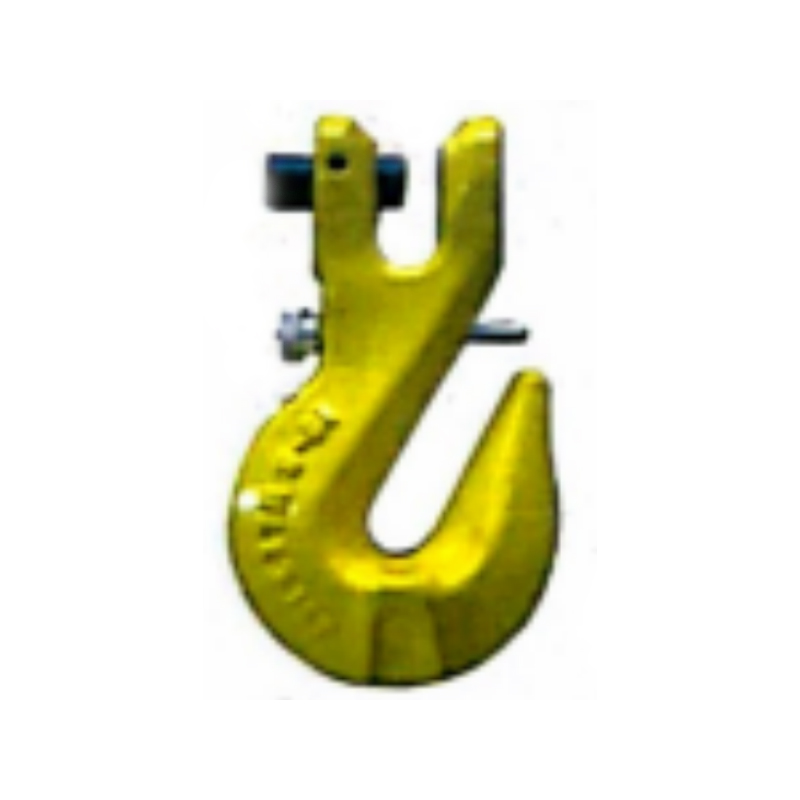

• Crochet de saisie : Il possède une gorge étroite qui se serre directement entre les maillons de la chaîne, permettant de raccourcir la longueur utile de l'élingue sans réduire la capacité nominale.
• Maillon principal oblong : L'anneau supérieur qui relie tous les pieds au crochet de la grue ou au palan. Doit correspondre à la charge nominale correcte pour l’ensemble complet.

Pour les élingues à plusieurs brins, l’angle des brins a un impact significatif sur la limite de charge de travail effective. À mesure que l’angle entre les jambes augmente au-delà de 60°, la tension dans chaque jambe augmente nettement. Reportez-vous toujours au tableau des facteurs d'angle de charge fourni avec les élingues à chaîne certifiées Grade 80 ou Grade 100 pour confirmer la CMU correcte pour votre géométrie de levage.

Normes de certification : EN 818-4, ASME B30.9 et GB/T 10051

Les élingues à chaîne en acier allié certifiées sont fabriquées et testées conformément aux normes internationalement reconnues régissant les propriétés des matériaux, les tests de charge d'épreuve, le marquage et la traçabilité. Comprendre quelle norme s’applique à votre région ou marché d’exportation est essentiel à des fins de conformité et d’assurance.

• EN 818-4 : La norme européenne pour les élingues à chaîne à maillons courts destinées à des fins de levage générales. Couvre les classes actuelles, les tests d'assemblage, les exigences de marquage et les facteurs de sécurité. Obligatoire pour les harnais marqués CE vendus sur les marchés de l'UE.
• ASME B30.9 : Norme américaine régissant la construction, la fixation, l'utilisation, l'inspection et l'entretien des élingues, y compris les élingues à chaîne en acier allié. Largement référencé dans les opérations industrielles nord-américaines.
• GB/T 10051 : Norme nationale chinoise pour les élingues à chaîne de levage, couvrant les chaînes à maillons ronds et à maillons courts. Obligatoire pour les élingues utilisées dans les opérations de levage certifiées selon les cadres réglementaires chinois.

Chaque écharpe compatible est étiquetée avec une plaque signalétique ou une étiquette durable indiquant le style d'élingue, le numéro de série, la taille de la chaîne, la classe, la limite de charge de travail et les détails du fabricant. Cette traçabilité complète permet aux opérateurs et aux responsables de la sécurité de conserver des enregistrements d'inspection précis et d'extraire des enregistrements pour chaque élingue individuelle de leur inventaire - une exigence des réglementations OSHA et des codes internationaux de sécurité sur le lieu de travail équivalents.

Critères d’inspection, d’entretien et de mise hors service

Un contrôle régulier n’est pas négociable pour toute opération de levage. Les élingues à chaîne en acier allié doivent être inspectées avant chaque utilisation et soumises à une inspection périodique approfondie à des intervalles déterminés par la fréquence d'utilisation, la gravité de l'application et les réglementations applicables. Les principaux indicateurs indiquant qu'une élingue doit être retirée du service comprennent :

• Usure des maillons de chaîne dépassant l'épaisseur minimale autorisée spécifiée par le fabricant
• Fissures, rainures ou déformations dans tout maillon, maillon principal ou embout
• Étirement des liens individuels au-delà de 3 % de la longueur d'origine
• Étiquettes d'identification endommagées, illisibles ou manquantes
• Décoloration thermique indiquant une exposition supérieure à 400°C sans recertification ultérieure
• Corrosion chimique, corrosion ou tout dommage de surface compromettant l'intégrité du lien

Un stockage approprié prolonge également la durée de vie du harnais. Rangez les élingues à chaîne en acier allié sur des crochets ou des supports désignés – jamais sur le sol où elles seront exposées à l'humidité, aux produits chimiques ou à la circulation des véhicules. Après utilisation dans des environnements à haute température, laissez les écharpes refroidir complètement avant de les enrouler et de les ranger. Lubrifiez périodiquement les maillons de chaîne avec une huile de machine légère pour éviter la corrosion de surface, en particulier dans les applications extérieures ou à humidité élevée.

Choisir l'élingue à chaîne adaptée à votre application

La sélection de l'élingue à chaîne en acier allié appropriée nécessite l'évaluation de plusieurs facteurs interdépendants. Utilisez la liste de contrôle suivante comme point de départ pratique avant de passer une commande ou d’effectuer un retrait :

• Poids de la charge et centre de gravité : Déterminez la charge maximale et assurez-vous que la CMU de l'élingue – en tenant compte de l'angle de la jambe – la dépasse avec une marge de sécurité appropriée.
• Température de fonctionnement : Si l'application implique des matériaux chauds ou des environnements supérieurs à 200°C, une configuration d'élingue de levage haute température avec chaîne en alliage de grade 80 ou 100 sera requise. Appliquez la réduction de CMU correcte.
• Configuration des pieds : Jambe unique pour des levées verticales équilibrées ; élingues à deux, trois ou quatre brins pour charges larges et irrégulières ou charges avec accessoires multiples.
• Type de raccord d'extrémité : Adaptez le type de crochet ou d’anneau à la géométrie du point d’arrimage de la charge et au niveau de risque de décrochage accidentel.
• Norme de conformité : Confirmez quelle norme (EN 818-4, ASME B30.9 ou GB/T 10051) est requise pour votre marché ou votre environnement réglementaire.
• Diamètre et longueur de la chaîne : Assurez-vous que les dimensions de l'élingue s'adaptent à la géométrie de votre gréement sans jeu excessif ni tension excessive sur les pieds.

En cas de doute, consultez un ingénieur en gréage certifié ou l'équipe technique du fabricant de l'élingue. Les conséquences d’une élingue chaîne sous-dimensionnée ou mal spécifiée sont graves – un choix approprié est aussi important qu’une utilisation appropriée. Les élingues à chaîne en acier allié de grade 80 et grade 100 représentent les outils les plus fiables de l'industrie pour les levages exigeants et, avec les spécifications, la discipline d'inspection et les pratiques opérationnelles appropriées, offrent des performances sûres et reproductibles sur des milliers de cycles de levage.
