Élingue de chaîne de jambe de crochets ouverts doubles forgés en acier allié de grade 80 (DOF)

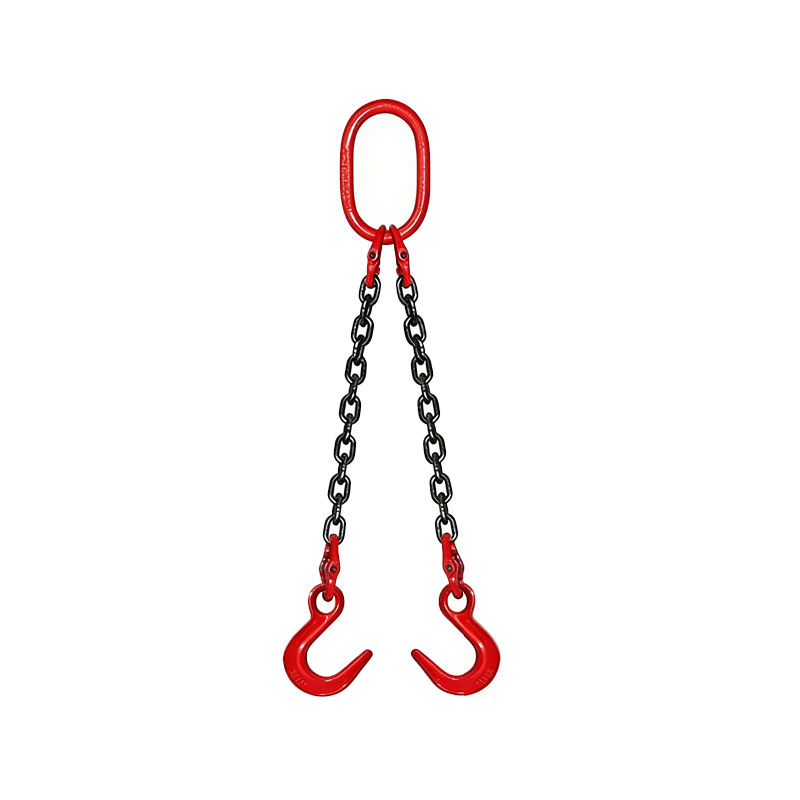

Cette élingue de chaîne à pattes (DOF) à double crochet ouvert en acier allié de qualité 80 se compose de deux pattes de chaîne en acier allié de longueur égale reliées par un maillon principal commun en haut, chacune se terminant par un crochet de fonderie ouvert forgé — offrant un ensemble de levage polyvalent et de grande capacité pour des charges avec deux points d'attache ou pour un levage équilibré multipoint d'éléments structurels longs et de composants fabriqués.

La configuration à deux pieds répartit la charge sur les deux brins de chaîne, la limite de charge de travail effective dépendant de l'angle inclus entre les pieds. À 0° (vertical), la CMU combinée est égale à deux fois la valeur nominale pour une jambe ; à un angle d'élingue de 45°, la CMU est réduite à la capacité nominale de chaque jambe individuelle. Un indicateur d'angle d'élingue est fourni sur l'étiquette d'identification pour aider les monteurs à déterminer la CMU correcte pour l'angle de levage prévu.

Disponible avec des diamètres de chaîne de 7 mm à 22 mm et des longueurs de jambe de 1 à 4 mètres en standard, avec des longueurs personnalisées disponibles sur demande. Les limites de charge de travail vont de 2,24 à 32,6 tonnes à 0° vertical. Chaque crochet inférieur est un crochet ouvert forgé de grade 80, dimensionné pour correspondre au diamètre de la chaîne et évalué à la même WLL que le brin de chaîne.

Tous les composants sont conformes aux normes de levage aérien EN 818-4 et ASME B30.9. Chaque pied et tous les composants matériels sont testés et marqués individuellement, l'ensemble complet étant fourni avec une étiquette d'identification à code couleur et un certificat de test de charge pour l'inspection et la documentation de conformité.
